  • آموزش راه اندازی یک دوربین مدار بسته

    ccd در واقع مخفف Charged Coupled Device است. CCD یک ابزار الکترونیکی محسوب می‌شود که از تعداد زیادی از دیودهای بسیار کوچک حساس به نور تشکیل شده است. هر دیود موجود بر روی چیپ CCD ولتاژی را تولید می‌کند که دقیقا با نوری که دریافت می‌کند نسبت مستقیم دارد. دیودی که در معرض نور قرار نگیرد ولتاژی تولد نخواهد کرد و این عدم وجود ولتاژ به عنوان رنگ سیاه تلقی خواهد شد. مشابها بیشترین نور بیشترین ولتاژ را تولید خواهد و این بیشترین وتالژ به عنوان رنگ سفید تلقی می‌شود. سطوح نور بین این بیشترین و هیچ نیز ترکیبات مختلفی از خاکستری و طوسی را تشکیل می‌دهند. در دوربین‌های رنگی سیگنال‌های مربوط به رنگ‌ها نیز همراه با میزان نور دریافت می‌شود.

    میزان نوری که یک چیپ CCD می‌تواند دریافت کند بسیار محدود است بنابراین نور ورودوی به چیپ CCD باید به وسیله محدود کننده‌ها به مقداری خیلی کمتر از مقدار واقعی خود تقلیل یابد.

    Sensitivity یا حساسیت

    یکی از خصوصیاتی که به عقیده بسیاری برای انتخاب دوربین بسیار مهم است میزان حساسیت آن است. حساسیت یک دوربین نشان دهنده میزان نوری است که دوربین برای ایجاد تصویر دارد. هرچه میزان حساسیت دوربین بیشتر باشد به نور کمتری برای ایجاد تصویر نیاز دارد.

     (Automatic gain control (AGC کنترل بازده بطور خودکار

    زمانی که نور ورودی به دوربین از حد مورد نیاز برای ایجاد تصیر کمتر می‌شود مکانیزم AGC به طور خودکار وارد عمل شده و سیگنال ورودی را تقویت می‌کند. این تقویت تا جایی انجام می‌شود که سیگنال ورودی برای تشکیل تصویر به حدی استاندارد برسد. از طرفی این تقویت سیگنال ورودی موجب ایجاد نویز اضافه در تصویر نیز خواهد شد و به این ترتیب کیفیت تصویر دوربین در نور پایین به شدت پایین می‌آید. با توجه به نوع تقویت کنندگی در مکانیزم AGC میزان نویز تولیدی در نور کم می‌تواند متفاوت باشد.

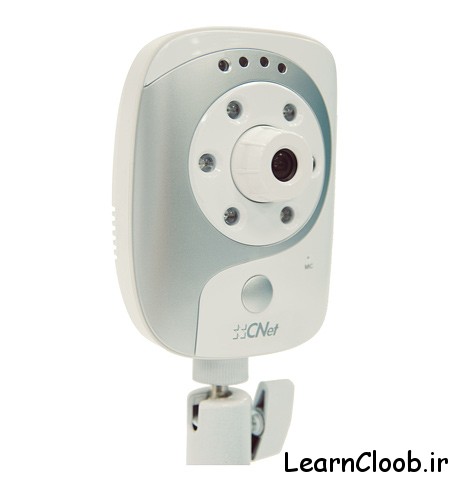

    دوربین های تحت شبکه (IP Camera)

    دوربین تحت شبکه

    استفاده از دوربین‌های تحت شبکه به علت بالا رفتن قابلیت‌های آنها نسبت به گذشته روز به روز درحال افزایش است و از این سو سعی دارم تا در مقاله‌ای نسبتا کوتاه به برخی از خصوصیات این دوربین‌ها بپردازم.



    رزولیشن یا تفکیک پذیری

    متفاوت از دوربین‌های آنالوگ که رزولیشن آنها با تی وی لاین (TVL) مشخص می‌شد (تعداد خطوط افقی موجود در تصویر) در دوربین‌ها تحت شبکه رزولیشن به پیکسن عنوان می‌شود.

    به عنوان مثال ۵۲۰ تی وی لاین در یک دوربین آنالوگ با رزولیشن ۷۵۲×۵۸۲ برابری می‌کند (که در نوع آنالوگ رزولیشن نسبتا بالایی به شمار می‌رود)

    استفاده از دوربین‌های ۲ و ۳ مگاپیکسلی به صورت دوربین‌های شبکه به سرعت رایج شده و این دوربین‌ها می‌توانند تصاویری به مراتب بهتر از دوربین‌های آنالوگ ارائه دهند.

    امروزه حتی دوربین‌های شبکه با روزلیشن ۱۶ و ۲۰ مگاپیکسر نیز وجود دارد. این دوربین‌ها می‌توانند تصاویر را با تمام جزئیاتشان نمایش دهند. از این دوربین‌ها معمولا برای مشاهده محیط‌های پهناور استفاده می‌شود.

    عملکرد در نور کم

    دوربین‌های تحت شبکه اولیه عملکرد مناسبی در نور کم نداشتند و مکانیزم جبران‌کننده آنها نیز باعث کاهش تعداد فریم‌ها در تصویر می‌شد که به یک تصویر بی کیفیت و نامنظم می‌انجامید.

    اما دوربین‌های امروزی می‌توانند تصویر نسبتا مناسبی را حتی در نور یک لوکس نیز ایجاد کنند و از نور موجود استفاده مناسب را بکنند و ۲۵ فریم در ثانیه را در هر شرایطی ایجاد کنند.

    عملکرد در شبکه

    یکی از نگرانی‌های مهم مسئولان شبکه در مورد استفاده از دوربین‌های تحت شبکه تاثیر آنها بر روی شبکه و کاهش سرعت آن است. چراکه به ویژه در دوربین رزولیشن بالا حجم زیادی از اطلاعات مربوط به دوربین باید در هر لحظه در شبکه جابه جا شود و با توجه به پهنای باند محدود شبکه این می‌تواند موجب ایجاد اختلال در شبکه نیز شود.

    با این حال شبکه‌های گیگابایتی امروزی می‌توانند به راحتی نصب این دوربین‌ها را پشتیبانی کنند و در صورت ایجاد اختلال باید ظرفیت شبکه را افزایش داد. روش دیگر برای جلوگیری از ایجاد اختلال در شبکه استفاده از کابل‌های داده و عدم نصب مستقیم دوربین‌ها به شبکه است به طوری که تصاویر دارای شبکه خاص خود در سیستم باشند.

    Power over Ethernet

    بیشتر دوربین‌های شبکه دارای این قابلیت هستند. به این معنا که می‌توانید دوربین را با همان کابل شبکه تغیه کنید و این نیاز به یک کابل اضافه را جهت تغذیه دوربین از بین می‌برد.

    پیشرفت‌های جدید این امکان را فارهم کرده که تجهیزات پر مصرف تر مانند دوربین‌های با قابلیت پن تیلت و زوم را نیز بتوان با همان کابل دیتا تغذیه کرد.

    در مقایسه با دوربین‌های آنالوگ که به یک کالب جداگانه برای تغذیه نیاز داشتند این قابلیت موجب صرفه جویی در زمان و هزینه کابل کشی خواهد شد.

    محدودیت طول کابل

    داده‌ها بر روی کابل Cat5 دارای محدودیت مسافت تا ۱۰۰ متر است. با این حال تقویت‌کننده‌هایی وجود دارند که به راحتی این مسافت به ۲۰۰ متر افزایش می‌دهند و با استفاده از تجهیزات پیچیده‌تر می‌توان این مسافت را تا ۵۰۰ متر نیز افزایش داد.

    با این حال در موقع نصب دوربین‌های شبکه نیز مانند دوربین‌های انالوگ باید به محدودیت فاصیه آنها و طول کابل توجه داشت.

    نگاهی کلی به سیستم مدار بسته

    سیستم دوربین مداربسته سیستمی است که در آن ازیک مدار بسته برای اتصال دوربین‌ها به نمایشگر استفاده شده. در واقع تفاوت یک سیستم مداربسته با یک سیستم انتقال تصاویر تلوزیون در طریقه انتقال تصاویر است. در سیستم انتقال تلویزیون تصاویر انتقال تصاویر به صورت باز صورت می‌گیرد و امکان دریافت تصاویر به صورت آزاد وجود دارد حال آنکه در یک سیستم مداربسته تصاویر در مداری خاص به نمایشگرهای محدودی انتقال پیدا می‌کنند.

    کاربردهای سیستم مداربسته

    به طور حتم بزرگترین کاربرد سیستم‌های مداربسته در کابردهای امنیتی است اما با گسترش این سیستم‌ها استفاده از آنها هر روز در قسمت‌های مختلفی گسترش می‌یابد. در زیر به چندین نمونه از کاربردهای خاص این سیستم‌های اشاره می‌کنیم:

    * نظارت بر ترافیک بر روی پل‌ها

    * ضبط تصاویر در اجاق کیک پزی برای جلوگیری از ایجاد مشکل در حین پخت

    * سیستم موقت سنجش سطح ترافیکی شهر

    * استفاده از قابلیت ضبط Time lapse برای انیمیشن‌های خمیری

    * استفاده در ورزشگاه برای دیدن بهتر صحنه‌های بازی

    * استفاده در اتوبوس‌ها برای جلوگیری از خرابکاری

    * استفاده در باغ وحش برای کنتل دائم حیوانات

    این لیست را می‌توان با صدها کاربرد دیگر دوربین‌های مداربسته پر کرد.

     دوربین

    نقطه شروع برای بررسی یک سیستم مداربسته دوربین مداربسته است. دوربین وظیفه دریافت تصاویر و تبدیل آنها به سیگنال‌های ویدئویی را دارد. دوربین‌ها با تمام تفاوت‌ها در مدل دارای قسمت‌های مشابهی هستند. به تصویر رو به رو توجه کنید.

    در تصویر رو به رو قسمت‌های مختلف یک دوربین‌ها مانند lens (لنز), Focus adjustment (تنظیم فوکوس), Iris adjustment (تنظیم زاویه), Camera (دوربین), BNC plug (ورودی BNC), Main lead (تغذیه).

    در واقع تمام دوربین‌ها دارای لنز با قابلیت تنظیم فوکوس و زاویه تصویر نیستند ولی بسیاری از آنها این قابلیت را دارند. ورودی BNC به کابل کوآکسیال متصل می‌شود.

    مانیتور

    مانیتور وظیفه نمایش تصاویر ضبط شده به وسیله دوربین مداربسته را بر عهده دارد. مانیتور یک سیستم مدار بسته می‌تواند یک تلویزیون یا یک مانیتور باشد که تفاوت آنها در نوع ورودی آنهاست. برای تلویزیون باید از ورودی آنالوگ استفاده کنید اما مانیتور باید با سوکت VGA به تقسیم کننده وصل شود.

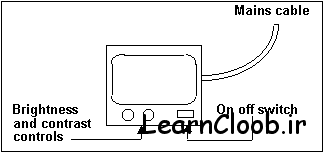

    تصویر زیر یک مانیتور را در ساده‌ترین حالت نمایش می‌دهد:

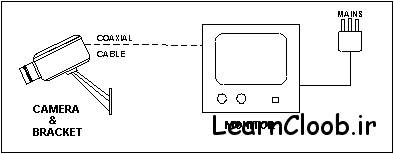

    ساده‌ترین سیستم مداربسته

    ساده‌ترین سیستم مداربسته تنها از بخش‌های اصلی تشکیل شده یعنی دوربین, مانیتور و کابل رابط. کابل تصویر دوربین بدون هیچ واسطه و به طور مستقیم به دوربین وصل می‌شود. چنین سیستم تنها قابلیت مشاهده تصاویر را از یک دوربین و برای یک نمایشگر فراهم می‌اورد و امکان بازبینی تصاویر نیز وجود ندارد.



    قدم بعدی امکان نمایش چندین دوربین با یک مانیتور بود. این امکان با استفاده از یک سویچر در سیستم به وجود می‌آید. سوئیچر این امکان را برای شما به وجود می‌آورد تا تصویر چند دوربین را به طور مجزا بر روی مانیتور ببینید. سوئیچر همچنین می‌توانست این امکان را فراهم کند تا صدا نیز از دوربین دریافت شود (البته در صورتی که دوربین دارای میکروفن بود). یکی از معایب سوئیچر وقفه نمایش تصاویر در زمان عوض کردن تصویر بود. در سیستم‌های قدیمی تنها دوربینی که در آن لحظه در حال نمایش بر روی مانیتور بود روشن بود و بقیه دوربین‌ها خاموش می‌ماندند (چون امکان ضبط همه تصاویر باهم وجود نداشت) بنابراین در زمان تغییر تصاویر مدتی طول می‌کشید تا دوربینی که تازه روشن شده بود تصویر درستی را ارائه دهد.

    با این حال این سیستم بسیار ارزان بود و نصب آن هیچ پیچیدگی نداشت.

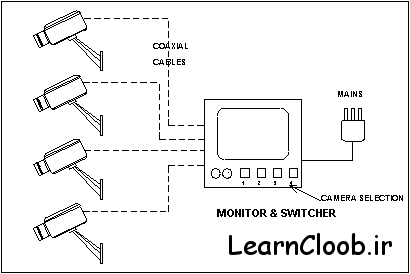

    سیستم مدار بسته با امکان نمایش چهار دوربین بر روی یک مانیتور (مانیتور و سوئیچر مشترک نمایش داده شده‌اند)

    تغذیه دوربین‌ها

    در یک سیستم مداربسته تغذیه دوربین‌ها می‌تواند به صورت انجام گیرد. تغذیه مرکزی و تغذیه مجزا. هر یک از این روش‌ها دارای مزایا و معایب خاص خود هستند.

    سیستم تغذیه مرکزی این امکان را برای شما به وجود می‌اورد که تغذیه همه دوربین‌ها را از یک محل کنترل کنید. همچنین شما می‌توانید برای دوربین‌ها از یک UPS استفاده کنید. اما عیب بزرگ آن این است که در صورت بروز عیب در منبع تغذیه همه دوربین‌ها از  کار می‌افتند. همچنین در صورت بروز اتصالی ممکن است منبع تغذیه اصلی آسیب ببیند و در این صورت باید هزینه بیشتری را بپردازید. در چنین سیستمی همچنین طول کابل کشی نیز افزایش می‌یابد چراکه باید از هر دوربین یک سیم تغذیه هم به منبع تغذیه (که معمولا در محل نمایش تصاویر قرار دارد) برود.

    در سیستم تغذیه مجزا برای هر یک از دوربین‌ها یک منبع تغذیه مجزا در نظر گرفته می‌شود. در این حالت در صورت بروز مشکل تنها همان دوربین از مدار خارج میذشود و یا یک منبع تغذیه آسیب می‌بیند. عیب بزرگ چنین سیستمی عدم امکان کنترل تغذیه دوربین‌ها از یک محل است.

    ضبط تصاویر

    مرحله بعدی تکامل یک سیستم مداربسته امکان ضبط تصاویر است. در گذشته برای ضبط تصاویر از یک Video Recorder استفاده می‌شد که به طور مجزا به سوئیچر وصل شده و تصاویری را که بر روی مانیتور نمایش داده می‌شد را ضبط می‌کرد.

     امروزه DVRها و سیستم‌های Stand alone این امکان را به شما می‌دهند که تمامی کنترل‌های مربوطه را به اضافه امکان ضبط تصاویر با یک دستگاه به دست اورید که باعث کاهش نسبی هزینه, پیچیدگی و حجم سیستم مداربسته می‌شود.

    توضیحات فنی

    پس از آشنا شدن با ابزارها و تجهیزات مختلف در رابطه با نصب دوربین‌های مداربسته به تشریح روشی برای ساده برای نصب سیستم مداربسته دلخواه شما می‌پردازیم. البته قبل از شروع آموزش باید به این نکته اشاره کنم که فرض من بر این بود که خواننده دارای حداقلی از اطلاعات فنی, اطلاعات مربوط به سیم‌کشی و توانایی کار با ابزارهای ساده برق باشد. در غیر این صورت مسئولیت هر گونه آسیب به تجهیزات بر عهده خود شماست. در ضمن کار کردن در ارتفاع ممکن است کمی پرخطر باشد پس در صورتی که حس می‌کنید از ارتفاع می‌ترسید از همین لحظه از انجام آن صرف نظر کرده و کار را به یک تکنیسین باتجربه بسپارید.

    پلن: اولین قدم برای شروع به کار داشتن یک نقشه یا پلن از سیستم است. در هنگام مشخص کردن محل نصب دوربین‌ها به چندین نکته باید توجه داشته باشید. نصب دوربین در محیط‌های کم نور به هیچ عنوان توصیه نمی‌شود. در صورتی که می‌خواهید از یک دوربین دید در شب برای یک محیط تاریک استفاده کنید باید بدانید که این دوربین‌ها در محیط‌های تاریک تصویری سیاه و سفید خواهند داشت. هرگز دوربین را مستقیما در جهت نور خورشید و یا لامپ‌های پر نور نصب نکنید.

    انتخاب محل مناسبی برای نصب دوربین کار آسانی نیست پس بی تفاوت از کنار آن نگذرید. گذشته از موقعیت نور در تصویر موقعیت و فاصله شی مورد نظر نیز از اهمیت بالایی برخوردار است. در موقع خرید لنز (در صورتی که دوربین شما دارای لنز فیکس نباشد) متوجه انوع مختلفی از لنزها خواهید شد. در موقع انتخاب لنز به نور محل و فاصله شی توجه داشته باشید و فاصله کانونی لنز را انتخاب کنید. در یک محیط کوچک (حدود ۵۰ متر) استفاده از لنز ۳٫۶ مناسب خواهد بود. هر چه فاصله شی مورد نظر بیشتر شد باید فاصله کانونی لنز نیز بیشتر باشد. البته انتخاب لنز مناسب کار آسانی نیست و نیازمند کمی تجربه خواهد بود. راه دیگر برای این کار استفاده از لنزهای با قابلیت فوکوس متغییر است محدوده فوکوس این لنزها نیز محدود است اما کار انتخاب را برای شما خیلی راحتر خواهد کرد.

    با انتخاب مکان‌های مهم و استراتژیک برای نصب دوربین شما خواهید توانست تعداد دوربین‌ها مورد نیاز برای یک محیط ثابت را کاهش دهید. در موقع نصب از همپوشانی تصاویر خودداری کنید و دوربین‌ها را طوری نصب کنید که هر کدام محیطی کامل را که دیگر دوربین‌ها پوشش نمی‌دهند پوشش دهند. در صورتی که حفظ امنیت دوربین‌ها نیز دارای اهمیت باشد دوربین‌ها را معمولا طوری نصب می‌کنند که هر دوربین در دید یک دوربین دیگر قرار گیرد و به وسیله یک دوربین دیگر پشتیبانی شود. نکته بسیار مهم دیگر در زمان جایگذاری دوربین‌ها توجه به امکان کشیدن کابل در محل نصب دوربین است.

    سیم‌کشی: زمان‌برترین قسمت نصب دوربین‌های مداربسته مربوط به سیم‌کشی می‌شود. باید برای سیم‌کشی در قسمت‌های مختلف برنامه داشته باشید به طوری که کمترین مقدار سیم مصرف شود و همچنین طول سیم‌ها از حد استاندارد فراتر نرود چون موجب تضعیف سیگنال‌های تصویر خواهد شد. هرگز سیم‌های انتقال دهنده سیگنال‌های ویدئویی را از کنار سیم‌های جریان بالا عبور ندهید و حداقل فاصله ۱۲ سانتی‌متر را در این مواقع رعایت کنید. طول کابل هر دوربین نباید از ۴۰۰ متر بیشتر شود همچنین سعی کنید از کابل‌های کیفیت بالا برای انتقال تصاویر استفاده کنید.

    نکاتی دیگری نیز در هنگام سیم‌کشی با اهمیت است مثلا سعی کنید در موقع نصب دوربین همیشه مقداری سیم اضافی در محل نصب دوربین برای جابه‌جایی‌های احتمالی باقی بگذارید. سعی کنید از تغذیه جداگانه دوربین‌ها خودداری کنید. می‌توانید برق را با ولتاژ ۲۲۰ ولت تا دوربین برده و برای هر دوربین از یک آداپتور جداگانه استفاده کنید و یا کل دوربین‌ها را با یک آداپتور مرکزی تغذیه کنید. تغذیه هر دوربین از یک محل امکان نصب  UPS مجزا برای دوربین‌ها را در آینده از شما خواهد گرفت.

    جایگذاری دوربین‌ها: جایگذاری دوربین بیشتر مربوط به نصب پایه و پیچ کردن آن به دیوار یا سقف می‌شود. در موقع رولپلاک کردن دوربین به دیوار یا سقف توجه داشته باشید که دوربین کاملا محکم در جای خود قرار گیرد و در صورتی که حس کردید پیچ‌ و رولپلاک‌ها خود دوربین کوچک هستند از اندازه بزرگتری استفاده کنید.

    در موقع مشخص کردن محل سوراخ‌کاری به جهت دوربین توجه داشته باشید. در مورد دوربین‌هایی که تغذیه DC دارند باید به پلاریته ورودی دوربین توجه داشته باشید. برای اتصال سیم تصویر دوربین‌ها باید از فیش BNC استفاده کنید. فکر نمی‌کنم وصل فیش BNC کار خیلی سختی باشد به همین دلیل از توضیح آن صرف نظر می‌کنم اما اگر به نظر شما ضروری بود به من اطلاع دهید تا آن را اضافه کنم.

    پس از وصل BNC خواهید توانست تصویر دوربین‌ها راببینید (البته اگر مراحل قبلی را به خوبی انجام داده باشید). در صورتی که تصاویر دوربین را نداشتید به قسمت عیب‌یابی مراجعه کنید.

    جدول زیر به شما ترتیب انجام عملیات مربوط به نصب دوربین را نشان می‌دهد:

    جمع‌آوری اطلاعات اولیه (مانند بازدید از محل, تعداد دوربین‌های درخواستی و …)

    مشخص کردن نوع دوربین‌ها

    مشخص کردن محل مرکز کنترل (با توجه به ملاحظات امنیتی و امکان سیم‌کشی و …)

    تعیین سیستم تغذیه دوربین‌ها (مرکزی یا مجزا)

    آماده کردن محل عبور کابل‌ها (سقف کاذب, کف, داکت و …)

    اجرای کابل کشی

    اصلاح و انجام جزئیات مربوط به سیم‌کشی

    اصلاح و انجام جزئیات مربوط به وصل به سیستم نمایش و ضبط

    گرفتن تصاویر و تنظیم دوربین‌ها

    پایان عملیات نصب دوربین‌ها

     دوربین

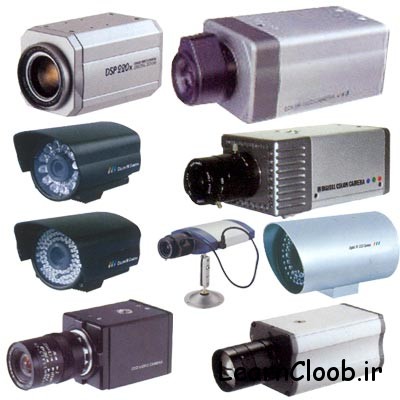

    دوربین‌های قدیمی مدار بسته دارای چهره خیلی صنعتی هستند و از این رو بسیاری استفاده از آنها را در مصارف تجاری-اداری مناسب نمی‌دانند.

    این شکل قدیمی درواقع یک قاب است که دوربین را خشک نگه می‌دارد از بالا رفتن حرارت از حد مجاز دوربین جلوگیری می‌کند. تجهیزات متعادل کننده هوایی که در دوربین مورد استفاده قرار می‌گیرند همچنین موجب متعادل شدن چگالی هوای داخل قاب و جلوگیری از جمع شدن بخار در آن می‌شوند. این نوع از دوربین‌های نیز معمولا بدون لنز ساخته می‌شوند و با توجه به میزان مورد نیاز فاصله کانونی و میدان دید می‌توانید لنز مورد نیاز برای دوربین را انتخاب کنید. پایه گردان و لنزهای زوم دار نیز به مشاهده کننده این امکان را می‌دهند تا هدفی را دنبال کند یا آن را از نزدیک مشاهده کند.

    خوشبختانه برای آن دسته از افرادی که بیشتر اقتصادی فکر می‌کنند امروزه این امکان فراهم شده تا از دوربین‌های ارزان‌تری استفاده کنند. دو نوع دوربین مدار بسته وجود دارد که در این کاربردها مناسب است: دوربین‌های CCD و دوربین‌های CMOS. دوربین‌ها مبتنی بر CMOS نسبت به نوع دیگر دارای قیمت ارزان‌تری هستند اما کیفیت و وضوح تصویر آنها در مقایسه با دوربین‌های CCD پایین‌تر است.

    دوربین‌های که با نام دوربین‌های بالت (bullet cameras) یا دوربین‌های فشنگی عرضه می‌شوند طوری طراحی شدند تا از ورود آب به داخل دوربین جلوگیری شود. این طراحی این امکان را به این دوربین‌ها می‌دهد تا بتوانند به طور دائم در عمقی مشخص از آب دوام بیاورند. دوربین‌های فشگنی نیاز به گرم‌کن ندارند و اندازه کوچکشان این امکان را فراهم می‌کند تا در برخی کاربردهای تجاری مسکونی یا اداری از آنها استفاده کرد. متاسفانه این دوربین‌ها به علت مهرو موم شدن هیچ گونه امکان تنظیم را به استفاده کننده نمی‌دهند. بیشتر این دوربین‌ها از لنز ۳٫۶ میلیمتر استفاده می‌کنند که زاویه دیدی برابر ۷۲ درجه را فراهم می‌کند که برای بسیاری از کاربردهای داخلی مناسب است.

    انتخاب مشخصات دوربین

    دوتا از مهمترین معیارهای عملکرد دوربین وضوح و حساسیت آن هستند. معیارهای بعدی نیز رنگی یا غیررنگی بودن و استفاده داخلی یا خارجی هستند.

    حساسیت دوربین در واقع قابلیت تشخیص نورهای مختلف برای دوربین است و وضوح یا رزولیشن مشخص کننده میزان توانایی دوربین در نمایش جزییات است.

    وضوح دوربین

    وضوح برای یک دوربین مداربسته عبارت است تعداد تی وی لاین‌هایی (TV line) که دوربین در یک تصویر نمایش می‌دهد. برای مثال یک دوربین KT&C تک رنگ فشنگی با ۴۲۰ TVL مشخص شده و دوربین رنگی همان مدل دارای وضوح ۳۸۰ TVL است. به طور کلی هرچه میزان این TVL بیشتر باشد وضوح دوربین بالاتر خواهد بود. دوربین‌های با وضوح بالاتر از ۵۰۰ معمولا در کاربردهای خاص مورد استفاده قرار می‌گیرند. برای مثال خواندن پلاک خودرویی که با سرعت بالا در حال حرکت است نیازمند دوربینی با کیفیت بالاست. اما احتمالا با دوربینی با وضوح ۳۸۰ خواهید توانست پلاک خودرویی را که متوقف شده را بخوانید. معمولا کیفیت تصویر در دوربین‌های مبتنی بر CMOS نسبت به دوربین‌های CCD پایین تر است. استفاده از دوربین‌های CMOS در وضوح کمتر از ۳۰۰ امکان تشخیص تصاویر را مشکل می‌کند. همچنین وضوح دوربین می‌تواند به میزان نور محل نیز وابسته باشد.

    سطوح نور

    انتخاب دوربینی که بتواند در شرایط کم نور نیز به خوبی کار کند بسیار مهم است. حداقل‌ روشنایی لازم برای عملکرد دوربین را معمولا به واحد لوکس بر روی آن ذکر می‌کنند. اگر با واحد لوکس برای اندازه گیری نور اشنایی ندارید به طور خلاصه به میزان نور در برخی مکان‌ها می‌پردازیم.

    سطوح نمونه نور به این صورت هستند:

    نور کامل خورشید در تابستان: ۵۰۰۰۰ لوکس

    نور گرفته روز: ۱۰۰۰۰ لوکس

    نور استاندارد محیط‌های ۵۰۰ لوکس

    سپیده دم یا غروب: ۱-۱۰ لوکس

    نور استاندارد خیابان‌های اصلی: ۳۰ لوکس

    نور استاندارد خیابان فرعی: ۱۰ لوکس

    باید توجه داشت که در مناطقی که دارای محدودیت‌های نوری هستند انتخاب هر دوربینی که می‌تواند تصویر را نشان دهد به هیچ عنوان مناسب نخواهد بود بلکه اصل طلایی برای انتخاب دوربین مناسب در نور کم این نیست که دوربینی را انتخاب کنیم حداقل نور ذکر شده برای آن حداقل یک دهم نور محل مورد نظر باشد. باید توجه داشته باشید که بیشتر دوربین‌ها می‌توانند در محیط‌هایی که نور زیادی دارند نیز به خوبی کار کنند (البته به شرطی که منبع نور به طور مستقیم در دید دوربین نباشد) ولی مشکل بزرگ زمانی خواهد بود که دوربین نور کافی را برای تشکیل تصویر دریافت نمی‌کند.

    حساسیت دوربین‌های پنهان با لنزهای پین هول (pin hole) مقدار ۰٫۱ لوکس ذکر می‌شود و در این صورت این دوربین باید بتواند با نوری برابر ربع نور مهتاب کار کند اما واقعیت این است که این دوربین‌ها دارای یک ضریب دهانه با مقدار تقریبی ۴ نیز هستند بنابراین این دوربین‌ها حداقل به نور تقریبی ۱ لوکس برای تشکیل تصویر نیاز دارند پس توجه داشته باشید که مقدار نور لازم برای دوربین همیشه بیشتر از حداقل میزان ذکر شده بر روی دوربین است.

    چگونه تصویر چند دوربین متفاوت را نمایش دهیم

    بیشتر سیستم‌های مدار بسته از چندین دوربین تشکیل شده‌اند و این نیاز وجود دارد که تصاویر همه دوربین‌ها مشاهده یا ضبط شود. بهترین راه برای این کار استفاده از دستگاه‌هایی مانند سوئیچر, کواد (کواد اسپلیتر) و مالتی پلکسر است. انتخاب دستگاه مناسب با توجه به کاربرد مورد نظر شما نیازمند داشتن اطلاعات درباره همه این دستگاه‌هاست. در ادامه به بیان برخی از مزایا و معایب هر کدام از این دستگاه‌ها می‌پردازیم.

    سوئیچر (Switcher)

    سوئیچر دستگاهی است که می‌توان به وسیله آن تصاویر دوربین‌های متفاوت را به طور نوبتی بر روی مانیتور نمایش داد. خروجی نمایش داده شده را همچنین می‌توان ضبط نیز کرد. برای ضبط تصاویر می‌توان از یک VCR استفاده کرد. باید توجه داشت که تصاویر ضبط شده به وسیله سوئیچر Real-time هستند و می‌توانند دارای کیفیت بالایی باشند. از این رو هنوز نیز از افراد حرفه‌ای ترجیح می‌دهند از سوئیچر استفاده کنند و می‌توان گفت قابلیت ضبط Real time در سوئیچر باعث شده که تا حدودی محدودیت سوئیچر در ضبط تنها یک تصویر در نظر گرفته نشود.

    به طور کلی استفاده از سوئیچر در سیستم‌هایی توصیه می‌شود که نباید هزینه نصب آنها بالا باشد.

    مزایا: ساده, ارزان, تصاویر real time و با کیفیت

    معایب: در لحظه تنها می‌تواند یک تصویر یک دوربین را ضبط کند.

    کواد (Quad splitter)

    کواد دستگاهی است که از قابلیت نمایش چهار تصویر همزمان بر روی مانیتور برخوردار است. از این دستگاه‌ها زمانی استفاده می‌شود که نیاز به نمایش چندین (حداکثر چهار) تصویر بر روی مانیتور باشد. این دستگاه‌ها نیز مانند سوئیچر تنها می‌توانند تصویر نمایش داده شده بر روی مانیتور را نمایش دهند.

    مزایا: ساده, قابلیت نمایش چند تصویر همزمان

    معایب: تنها می‌تواند تصویر یک دوربین یا چهار دوربین را در اندازه یک چهارم تصویر ضبط کند.

    مالتی پلکسر (Multiplexer)

    مالتی پلکسر دستگاهی است که امکان ضبط چند تصویر را در اندازه کامل و به صورت همزمان فراهم می‌کند. این دستگاه همچنین امکانات نظارتی بیشتری را در مقایسه با کواد و سوئیچر فراهم می‌کند. این دستگاه ‌ها می‌توانند چندین تصویر را به طور همزمان نشان دهند و از انعطاف پذیری بالایی برای به وجود آوردن روشذهای مختلف نظارتی برخوردارند.

    چه زمانی باید از مالتی پلکسر استفاده کرد

     به طور کلی استفاده از مالتی پلکسر بیشتر در سیستم‌های مدار بسته پیچیده‌تر که نیاز به سیستم نظارتی سطح بالایی دارند یا در مواردی که نیاز به ضبط تمامی تصاویر دوربین‌ها به طور همزمان وجود داشته باشد استفاده می‌کنند.

    مزایا: ضبط همه تصاویر دوربین‌ها به طور همزمان, امکان فراهم آوری سیستم نظارتی پیچیده‌تر, امکان مشاهده مناطق بزرگ با استفاده از نمایش چند تصویر از دوربین‌های مختلف

    معایب: عدم ضبط تصاویر به صورت Real-time, افزایش قیمت کلی سیستم نصب شده

    بیشتر درباره مالتی پلکسر

    در مالتی پلکسر مشکل هر دو دستگاه کواد و سوئیچر در عدم توانی ضبط چند تصویر همزمان حذف شده اما باید به این نکته توجه داشت که تصاویر فرستاده شده از دوربین به طور غیر همزمان به مالتی پلکسر می‌رسند. این تصاویر نمی‌توانند مستقیما در VCR ذخیره شوند چون این دستگاه تنها قابلیت ذخیره یک تصویر در هر لحظه را دارد. بنابراین مالتی پلکسر تصاویر دوربین‌های مختلف را به نویت در حافظه VCR ذخیره می‌کند. در این حالت این دستگاه می‌تواند تا ۵۰ تصویر از دوربین‌های متفاوت را در یک ثانیه ذخیره کند و در زمان باز کردن فایل‌های تصویری نیز مالتی پلکسر تصاویر مربوط به یک دوربین را به طور منظم نمایش می‌دهد.

    ——————————————
